Este sistema automático de calentamiento por pulso CE para hornos de galvanizado está diseñado para líneas industriales de galvanizado por inmersión en caliente que requieren un control estable de la temperatura del baño de zinc, una distribución uniforme del calor,y fiabilidad de la producción continua.
El sistema combina una estructura de caldera de zinc, horno de combustión por pulso, regulación térmica de doble zona, recuperación de calor de escape y control de automatización PLC.Es adecuado para entornos de producción de galvanizado a gran escala con dimensiones de tanque flexibles y alta demanda de carga térmica.
La configuración de ingeniería típica soporta tanques de zinc como:Se aplicará el método de ensayo de las medidas de ensayo.y cuerpos de hornos alrededor.9 000 * 3 200 * 1800 mm, dependiendo de la capacidad de producción y la disposición de la línea.
En los sistemas convencionales de calentamiento por galvanizado, la inestabilidad del proceso se debe principalmente a:
| Cuestiones | Impacto técnico |
|---|---|
| Inercia de temperatura | Respuesta lenta → sobrepaso/bajopaso de la temperatura del baño de zinc |
| Calentamiento de horno desigual | Sobrecalentamiento local → calidad de revestimiento inconsistente |
| No hay recuperación de calor | Alto consumo de combustible y desperdicio de energía |
| Falta de visibilidad del proceso | Control limitado en tiempo real de las condiciones del horno |
| Acumulación de esfuerzo térmico | Vida útil reducida de la estructura de la tetera de zinc |
El sistema está diseñado en torno al control térmico de circuito cerrado y la optimización de la energía:
| Características | Función |
|---|---|
| Las demás máquinas de la partida 84 | Ajuste dinámico de la intensidad de combustión |
| Ciclo de control del PID | Corrección de temperatura en tiempo real |
| Cambiar el modo automático | Calentamiento: estabilización cerca de la temperatura de destino |
| Componente | Función |
|---|---|
| Cámaras de calefacción de las zonas 1 y 2 | Balanceamiento térmico independiente |
| Los termopares de tipo K (doble conjunto) | Control + seguimiento de la verificación |
| Sensores de baño de zinc | Reacción directa de la temperatura del zinc fundido |
| Punto de trabajo | Desempeño |
|---|---|
| Utilización de los gases de combustión | Precalenta el aire de combustión entrante |
| Optimización energética | Reducción del consumo de combustible del ~10% (dependiente del proceso) |
| Módulo | Función |
|---|---|
| Sistema de control por PLC | Ejecución de la lógica del proceso central |
| Interfaz HMI | Monitoreo y operación en tiempo real |

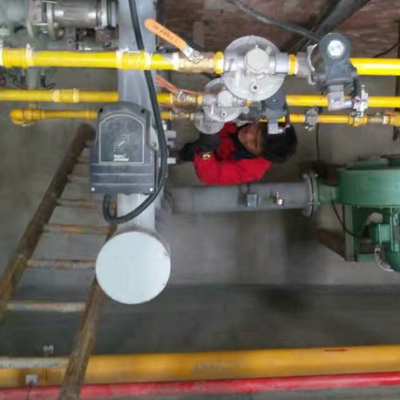

| Las válvulas de control de caudal | Ajuste de la relación combustible-aire |
| Sistema de alarma | Detección de fallos y bloqueo de seguridad |
| Parámetro | Valor |
|---|---|
| Temperatura de funcionamiento del líquido de zinc | 435 a 450 °C ± 2 °C |
| Temperatura del humo del horno | ≤ 650°C |
| Temperatura de las paredes del horno | ≤ 50 °C |
| Fluctuación de la temperatura | ± 2°C |
| Uniformidad de la calefacción | ± 2°C |
| Tasa de calentamiento | 60-200°C/h ajustable |
| Parámetro | Valor |
|---|---|
| Configuración del quemador | 2 unidades |
| Potencia del quemador | 450 kW * 2 |
| Consumo de combustible | Se aplicará el método de ensayo de la norma de referencia. |
| Tipo de combustible | Gas natural / petróleo pesado (opcional) |
| Parámetro | Valor |
|---|---|

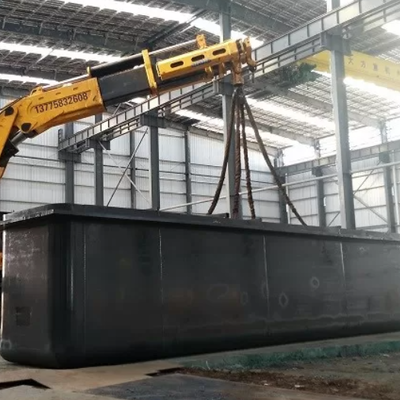

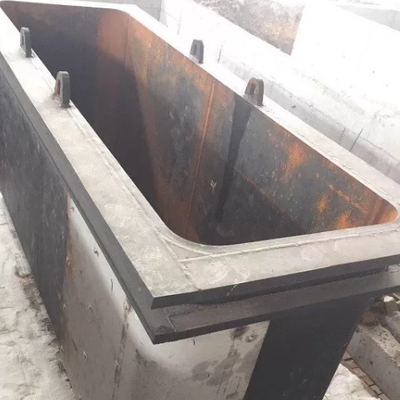

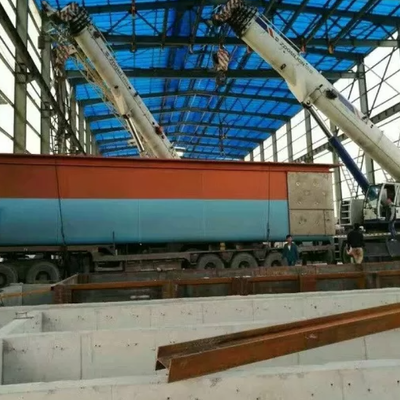

| Capacidad del depósito de zinc | hasta ~ 280 toneladas (dependiendo del diseño) |
| Tamaño típico del tanque | Se trata de un sistema de medición de las emisiones de CO2 |
| Capacidad de producción anual | hasta 20 000 toneladas |
| Punto de estructura | Descripción técnica |
|---|---|

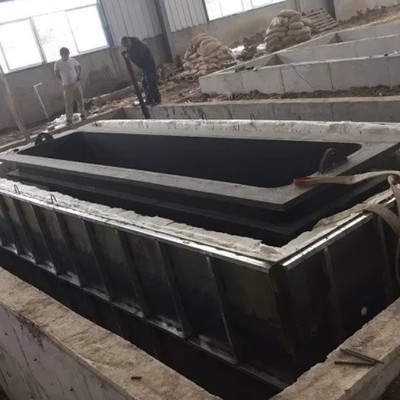

| Conchas de horno | Estructura soldada de placas de acero reforzadas de 6 mm |
| Sistema aislante | Modulos de fibra resistentes al fuego + relleno aislante |
| Estructura de apoyo | Marco de acero para reducir la deformación de la olla de zinc |
| Diseño de seguridad | Detección de fugas de zinc + pozo de recogida |
| Sistema de presión | Diseño de alivio de presión del horno para el funcionamiento seguro |
| El paso | Acción del sistema |
|---|---|
| 1 | Los termopares recogen datos de temperatura del horno + baño de zinc |
| 2 | El PLC compara los datos en tiempo real con el punto de ajuste objetivo |
| 3 | El algoritmo PID calcula la señal de corrección |
| 4 | La válvula de aire del quemador ajusta la intensidad de combustión |
| 5 | Intercambios del sistema entre los modos de calefacción / estabilización |
| 6 | La temperatura del baño de zinc se estabiliza gradualmente dentro del rango objetivo |
Objetivo de control:Mantener la estabilidad de la temperatura del baño de zinc al tiempo que se minimizan los efectos de sobrecarga e inercia térmica.
| El factor | Lógico de selección |
|---|---|
| Tamaño del tanque | Determina la geometría del horno y la distribución del calor |
| Capacidad de producción | Define la potencia del quemador y la escala del sistema |
| Tipo de combustible | Diseño del sistema de gas natural frente al de petróleo pesado |
| Nivel de automatización | Integración manual / semiautomática / completa del PLC |
| Escala de producción | Sistema continuo de línea única frente a sistemas de zonas múltiples |
Una estructura de horno de doble zona combinada con control PID basado en PLC reduce las fluctuaciones de temperatura a ± 2 °C en funcionamiento normal.
Sí, admite tanques a gran escala como 7000*1200*2200 mm o dimensiones industriales personalizadas según el diseño del diseño.
Sí, el sistema soporta combustión de gas natural y petróleo pesado con control automático del flujo.
El gas de escape se reutiliza para precalentar el aire de combustión, lo que reduce el consumo de combustible en aproximadamente un 10% en condiciones normales de funcionamiento.
El refuerzo estructural, el sistema de detección de fugas de zinc, el diseño de alivio de presión y el monitoreo en tiempo real contribuyen a un funcionamiento estable a largo plazo.
